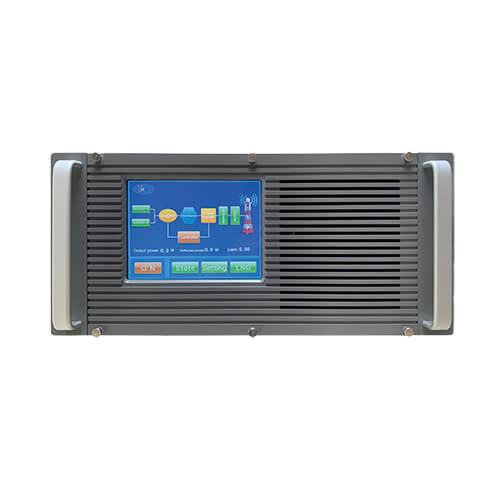

300W電視發射機（VHF )

型號：YXHT-300W
產品簡介：本產品是本公司開發的全固態單通道電視發射機，采用進口調制器，圖像、伴音功率比可調。功放采用進口LDMOS大功率場效應管，模數兼容。工作穩定可靠。整機具有過流、過壓、過溫、過功率、過駐波比保護功能。超大液晶屏實時顯示工作參數，整機采用高度2U 19英寸的機柜安裝，適合中小電視臺使用。

技術手冊

產品詳情技術手冊

300W電視發射機（VHF )

本產品是本公司開發的全固態單通道電視發射機，采用進口調制器，圖像、伴音功率比可調。功放采用進口LDMOS大功率場效應管，模數兼容。工作穩定可靠。整機具有過流、過壓、過溫、過功率、過駐波比保護功能。

設計特點：
● 整機為單通道，圖像伴音合放式。
● 本機實現了智能化網絡化的管理和監控，并帶有對外的PC機接口。
配備有技術數據檢測、監控系統和功能完善的計算機控制軟件，具有自診斷功能。各項技術參數可通過面板的液晶顯示屏讀取。
● 完善的保護措施，減少設備的損壞本機設有無視頻保護，駐波比過大、過熱、過激勵、缺相保護及防雷措施。開關電源設有過壓、過流、欠壓、過溫、短路、防雷擊等保護措施。
● 所有電源均為開關電源；效率高、穩壓范圍好、適應外電變化能力強。
● 采用模塊化設計理念。
● 積木式組合結構，便于長期維護升級。
● 采用內置風機設計，使發射機結構緊湊，外形美觀。

一、整機
1. 工作頻段： VHF(167MHZ-223MHZ)
2. 輸出功率： 300W
3. 輸出阻抗： 50Ω
4. 輸出負載阻抗駐波比： ≤1.12
5. 互調失真： ≤-50dB
6. 無用發射：相鄰頻道內≤-40dB
相鄰頻道外≤-60dB
7. 射頻輸出接口： L27/L29
8. 電源：單相 220V 電源功耗：2.5KW
9. 外型尺寸： 176mm(高)×586mm(寬)×700mm（深）
10.重量： 36KG
二、圖象：
1. 視頻輸入電平： 1VP-P 正極性
2. 視頻輸入阻抗： 75Ω
3. DG： ±5%
4. DP： ±5°
5. 亮度非線性： ≤10%
6. 群時延： ≤±60ns
7. 低頻周期干擾信雜比： ≥50dB
三、伴音
1. 音頻輸入電平： 0dBm±6dB
2. 音頻輸入阻抗： 10KΩ （不平衡）
600Ω（平衡）
3. 最大頻偏： ±50KHz
4. 諧波失真： ≤1%
5. 幅頻特征： ±1dB
6. 信雜比： ≥60dB 5. 0雜比： ≥60dB
